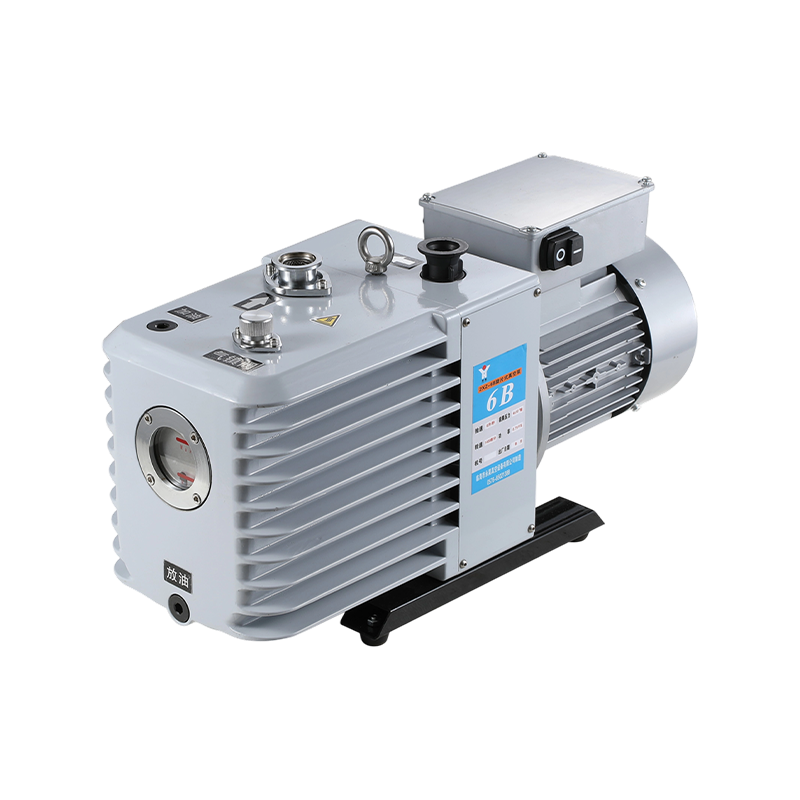

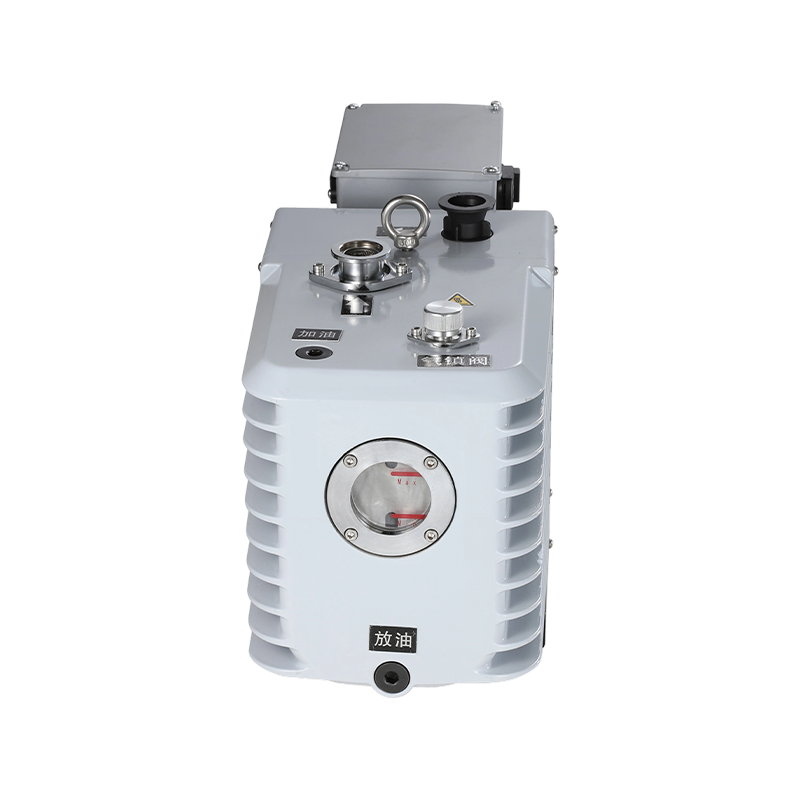

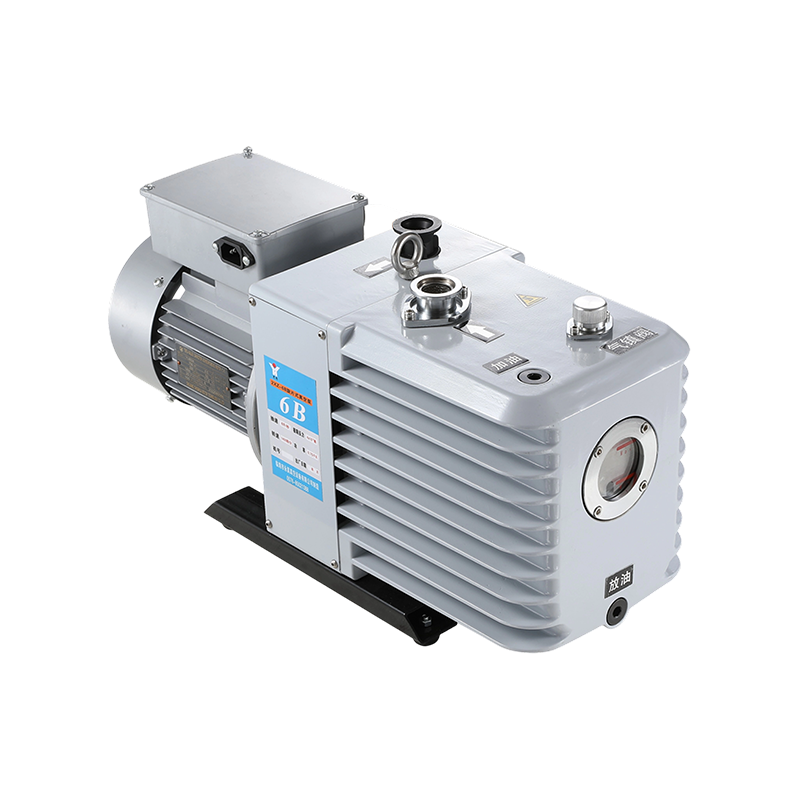

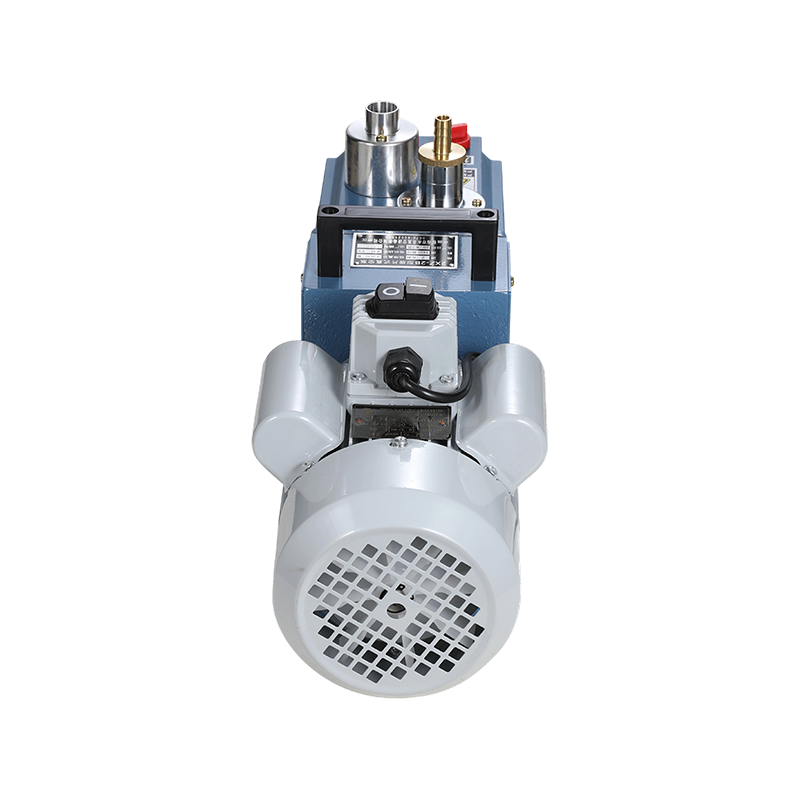

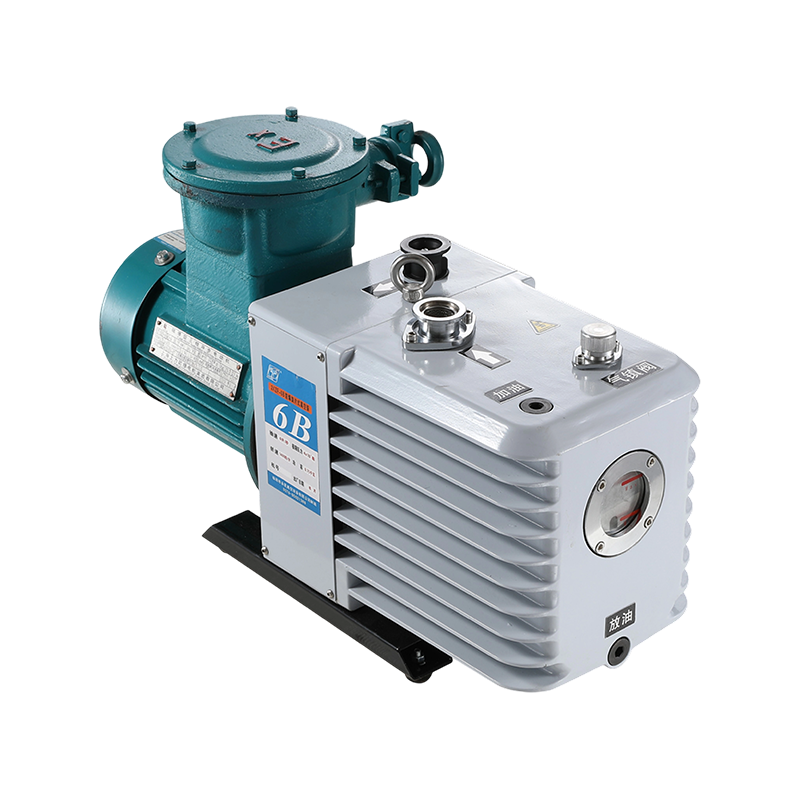

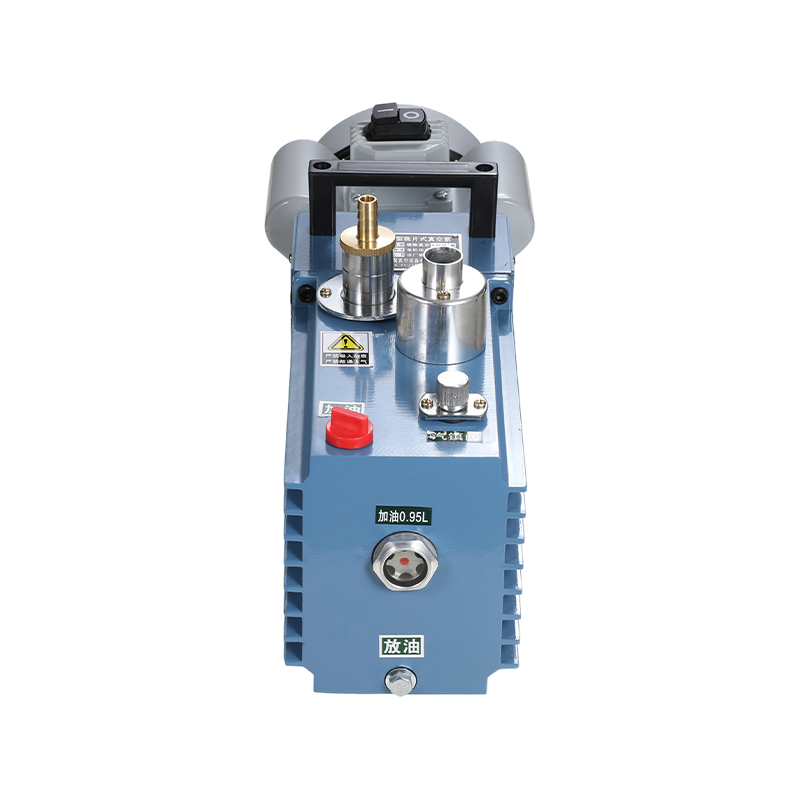

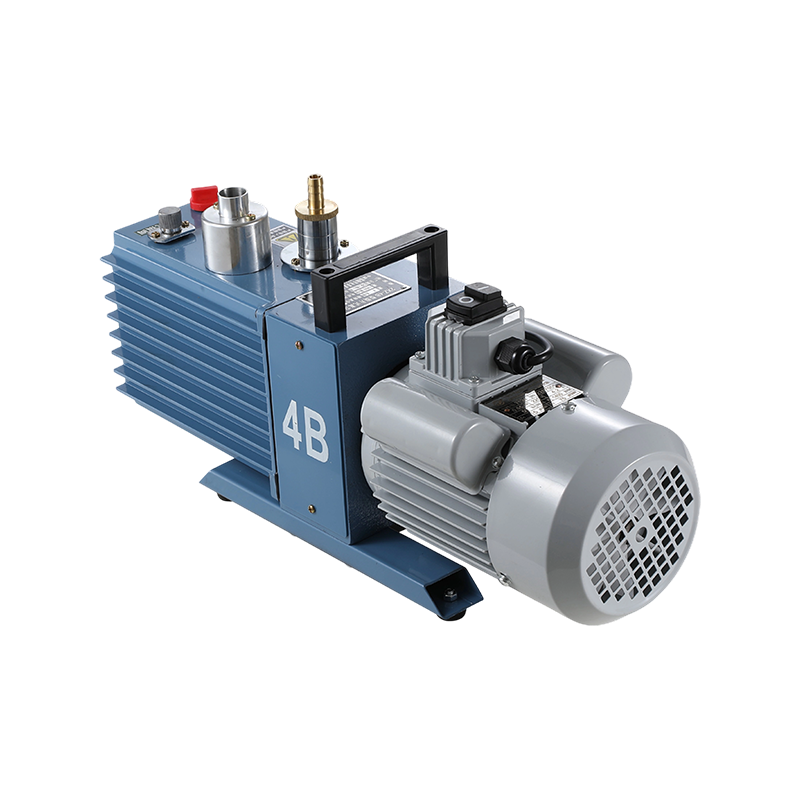

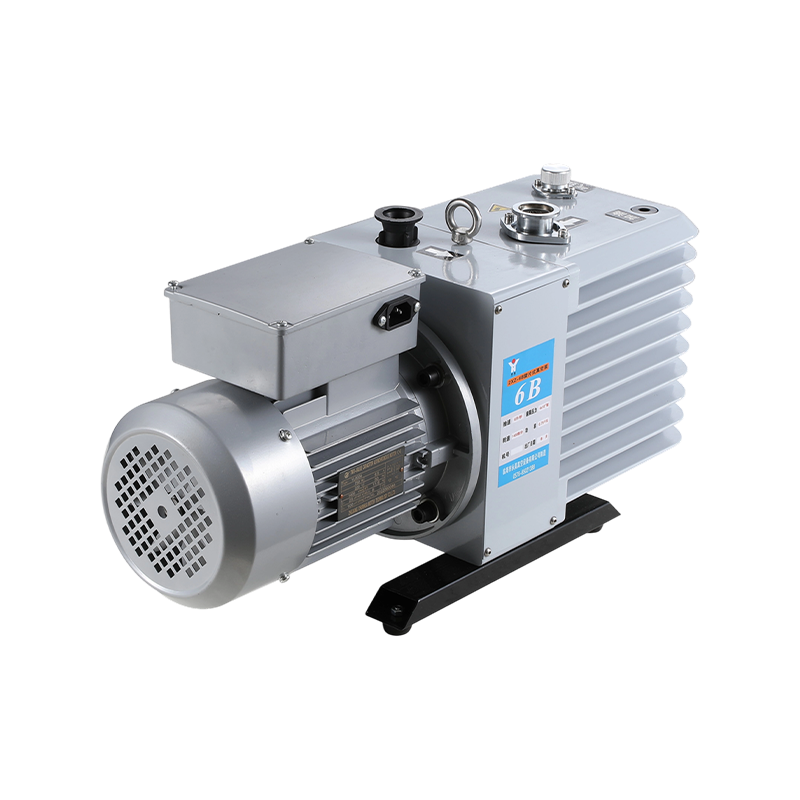

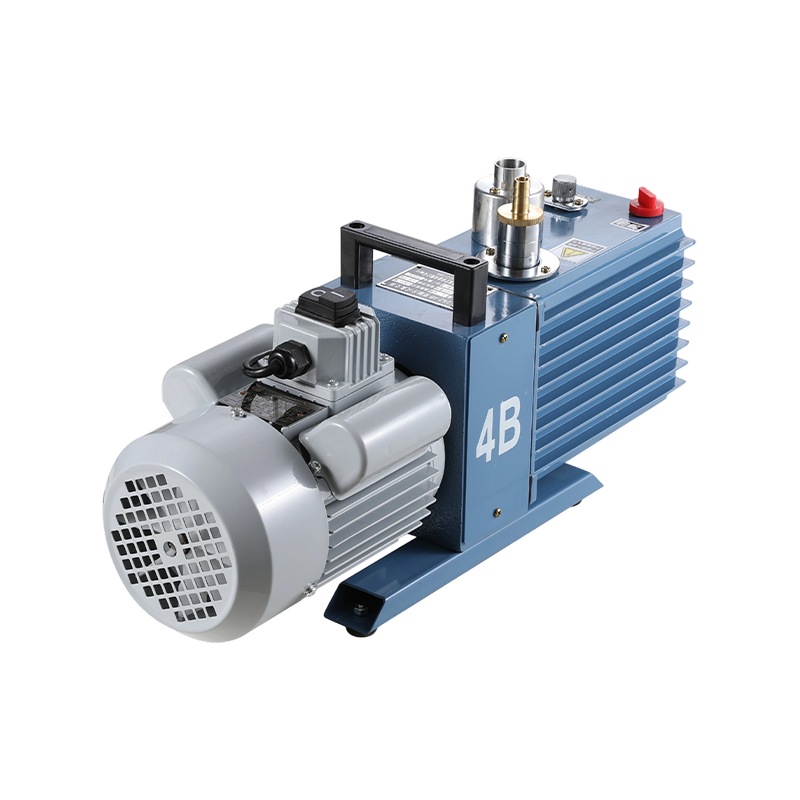

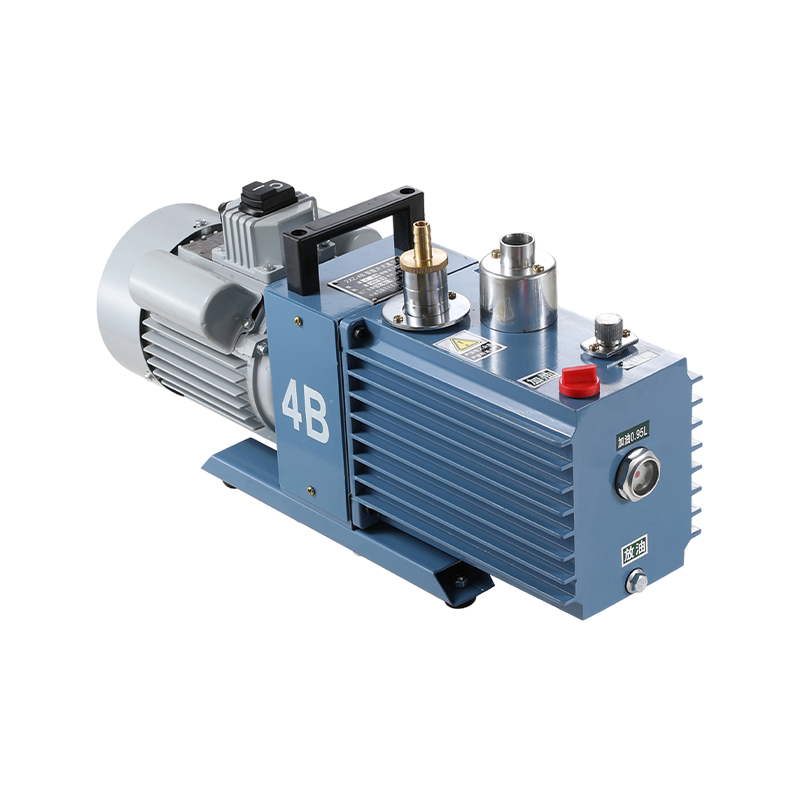

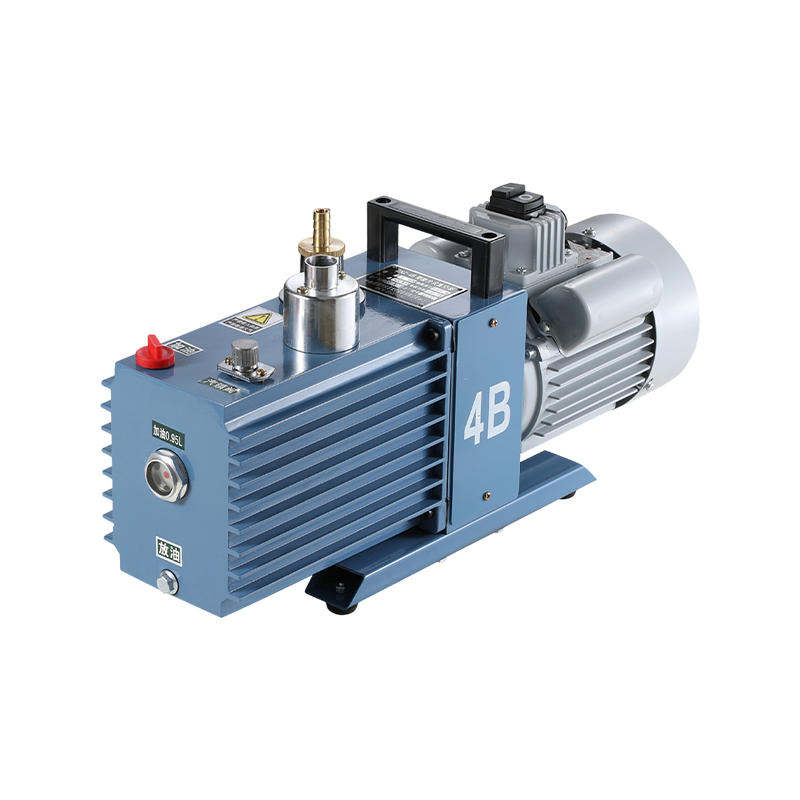

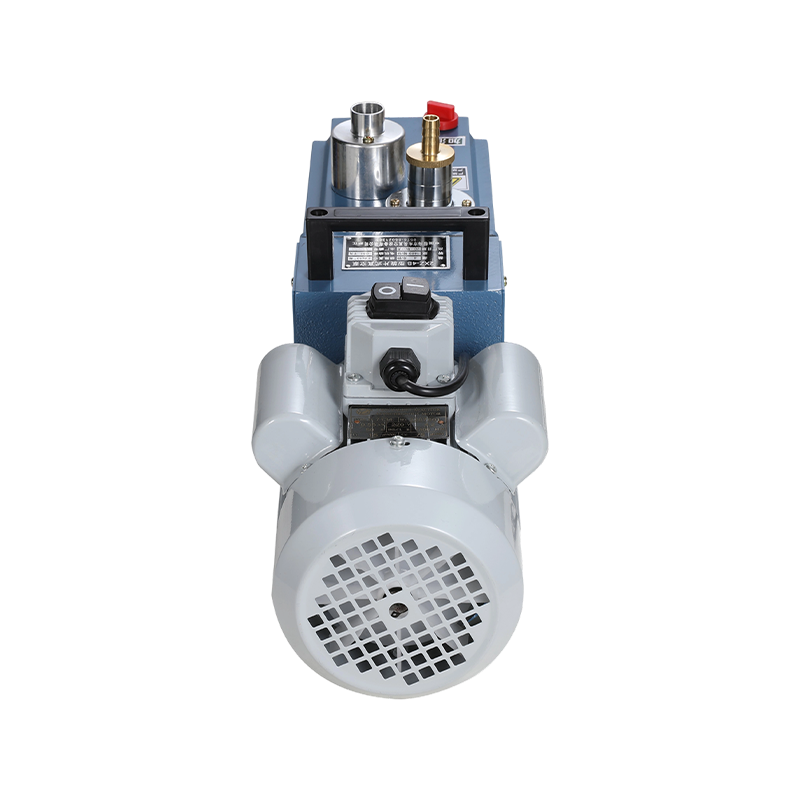

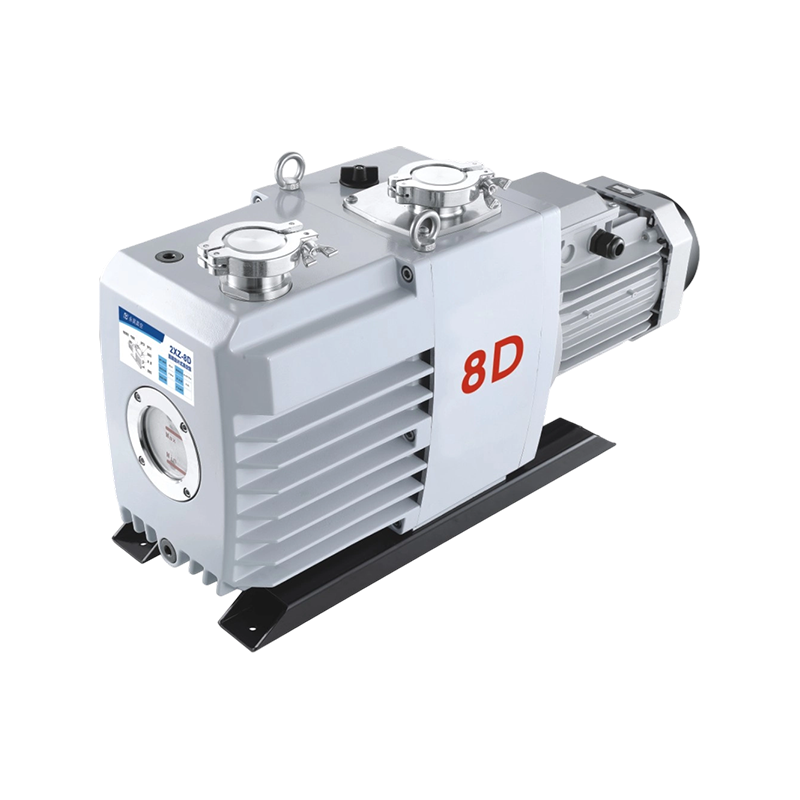

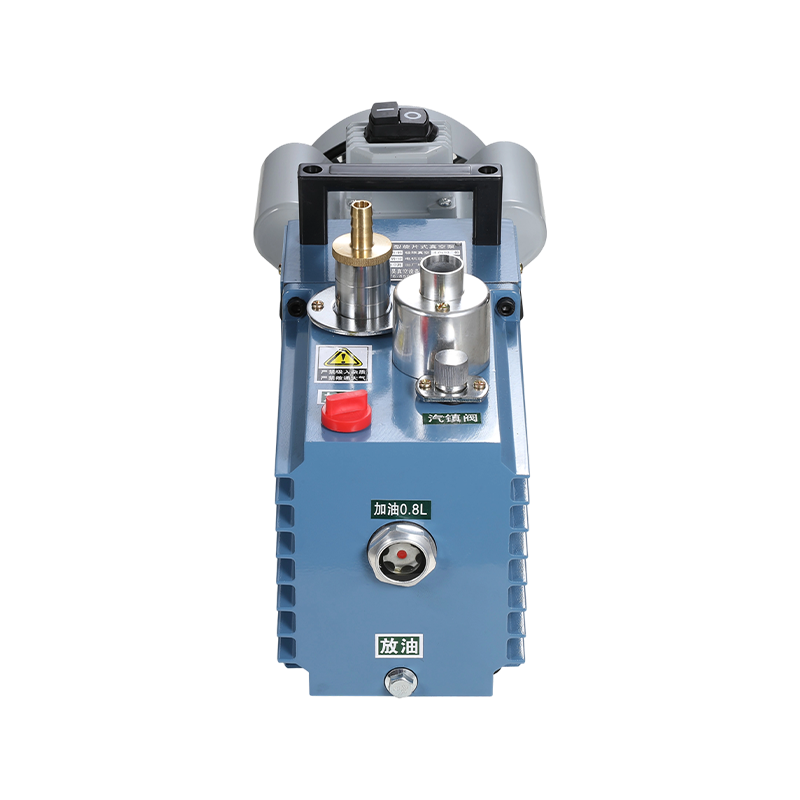

这款产品在原本2XZ系列上做了优化，防反油性能提升，更大的抽速选择。旋片式油封机械泵（简称旋片泵）为一种变容式气体传输真空泵，是真空技术中基本的真空获得设备之一。其工作压力范围101325--4.0*10-1 pa。它可以单独使用，也可以作为其他高真空泵的前级泵，以抽除密封容器中的干燥气体。若附有气镇装置，还可以抽除量的可凝性气体，被广泛应用于冶金、机械、电子、化工、轻工、石油及医药等领域。但旋片泵不适于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、与泵油会发生化学反应的、含有颗粒尘埃的气体。

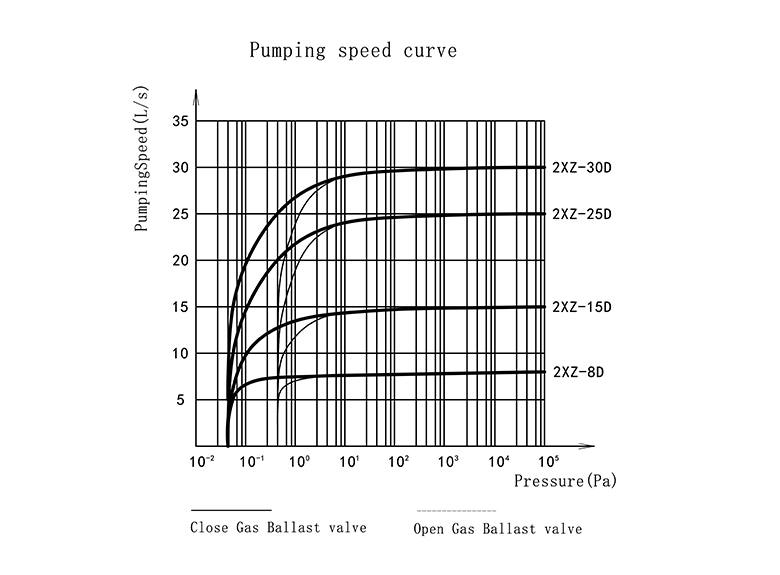

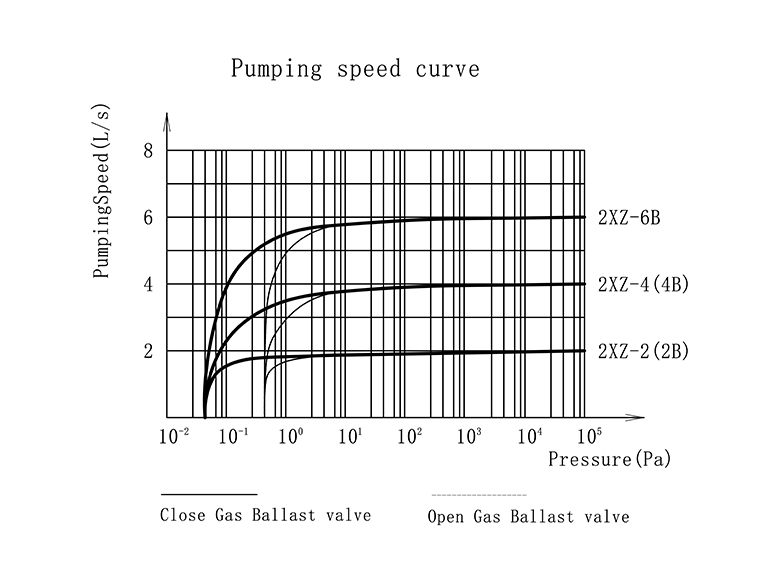

抽水率曲线
 |
 |
| 型号 参数 |
2XZ-2B | 2XZ-4B | 2XZ-6B | 2XZ-8D | 2XZ-15D | 2XZ-25D | ||||||||||
| 抽气速率 L/S (m³/h) |
50HZ | 2（7.2） | 4（14.4） | 6（21.6） | 8（28.8） | 15（54） | 25（90） | |||||||||
| 极限压力 | 关气镇 | Pa（mbar） | ≤6×10-1Pa (6×10-3mbar) | |||||||||||||
| 开气镇 | Pa（mbar） | ≤6 (6×10-2mbar) | ||||||||||||||
| 转速(r/min) | 50HZ | 1400 | ||||||||||||||
| 60HZ | 1700 | |||||||||||||||
| 电机功率(KW) | 220V(单相) | 0.37 | 0.55 | 0.75 | 1.5 | 1.5 | 3 | |||||||||
| 380V(三相) | 0.37 | 0.55 | 0.75 | 1.5 | 1.5 | 3 | ||||||||||
| 进气口接口 | DN | KF-25 | KF-25 | KF-25 | KF-40 | KF-40 | KF-40 | |||||||||
| 出气口接口 | DN | KF-25 | KF-25 | KF-25 | KF-40 | KF-40 | KF-40 | |||||||||
| 噪音 | dBA | 58 | 58 | 58 | 62 | 63 | 65 | |||||||||
| 容油量 | L | 0.9 | 0.9 | 1.2 | 2.5 | 2.9 | 5.5 | |||||||||
| 泵油温升 | ℃ | ≠45 | ≠45 | ≠45 | ≠45 | ≠45 | ≠45 | |||||||||
| 外形尺寸 | mm | 486×176×270 | 526×176×270 | 565×200×282 | 670×230×360 | 715×230×360 | 813×270×402 | |||||||||
| 毛重/净重 | KG | 22/20 | 24/22 | 44/40 | 65/60 | 70/65 | 120/107 | |||||||||

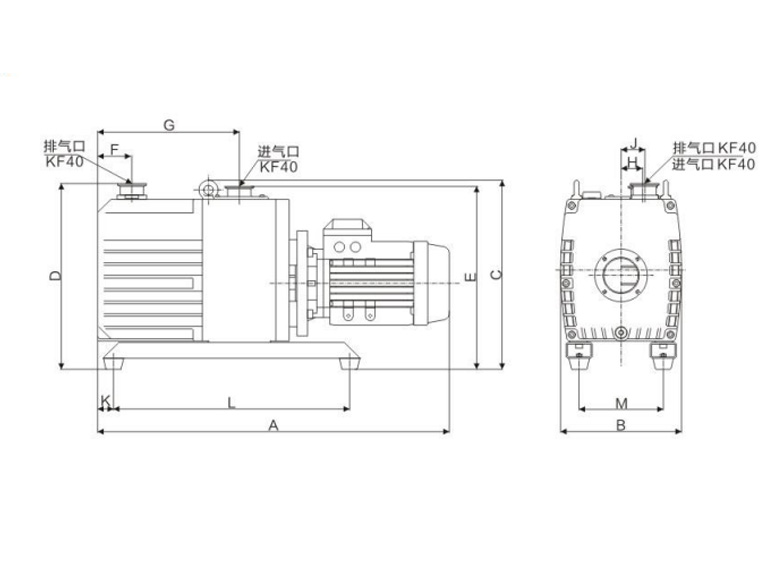

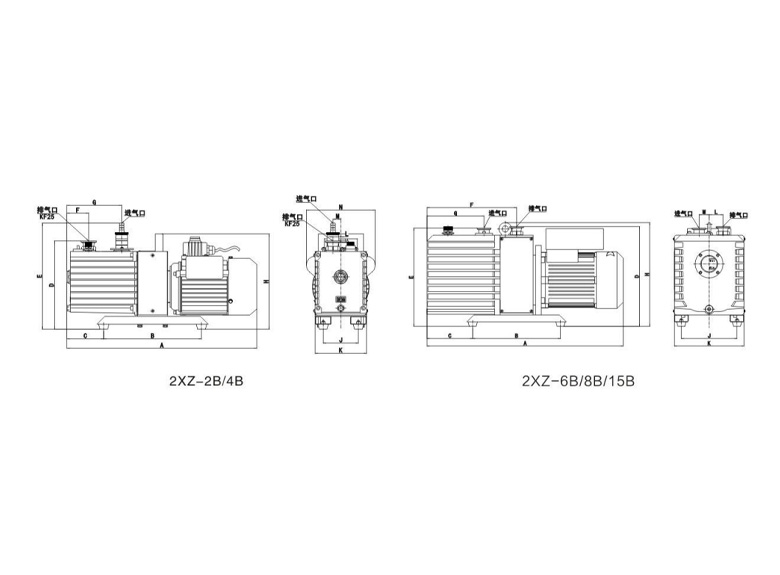

安装维度图
安装尺寸
| 型号 | A | B | C | D | E | F | G | H | J | K | L | M | N |
| 2xz-2b | 486 | 250 | 95 | 226 | 272 | 56 | 140 | 244 | 90 | 132 | 20 | 20 | 176 |
| 2xz-4b | 526 | 250 | 135 | 226 | 272 | 56 | 180 | 244 | 90 | 132 | 20 | 20 | 176 |
| 2xz-6b | 565 | 252 | 132 | 287 | 282 | 258 | 164 | 298 | 160 | 200 | 40 | 29 | |
| 2xz-8b | 655 | 400 | 112 | 333 | 341 | 312 | 105 | 352 | 172 | 222 | 47 | 45 | |
| 2xz-15b | 720 | 400 | 177 | 333 | 341 | 377 | 105 | 352 | 172 | 222 | 47 | 45 | |
| 2xz-8d | 670 | 230 | 360 | 354 | 349 | 65 | 270 | 41 | 45 | 30 | 450 | 160 | |
| 2xz-15d | 715 | 230 | 360 | 354 | 349 | 65 | 315 | 41 | 45 | 30 | 495 | 160 |
一、收到新泵后 1.打开包装并检查泵是否有运输损坏，确保符合出厂规格。 2.首先添加我们工厂提供的润滑油，注油量应高于油标中心线。油量过低会导致排气阀无法密封，影响真空度。油量过高可能会导致油喷出。 3.按照要求连接三相电源线。对于三相电机，确保电机的旋转方向与泵支架上的箭头一致。对于单相电机，只需...
