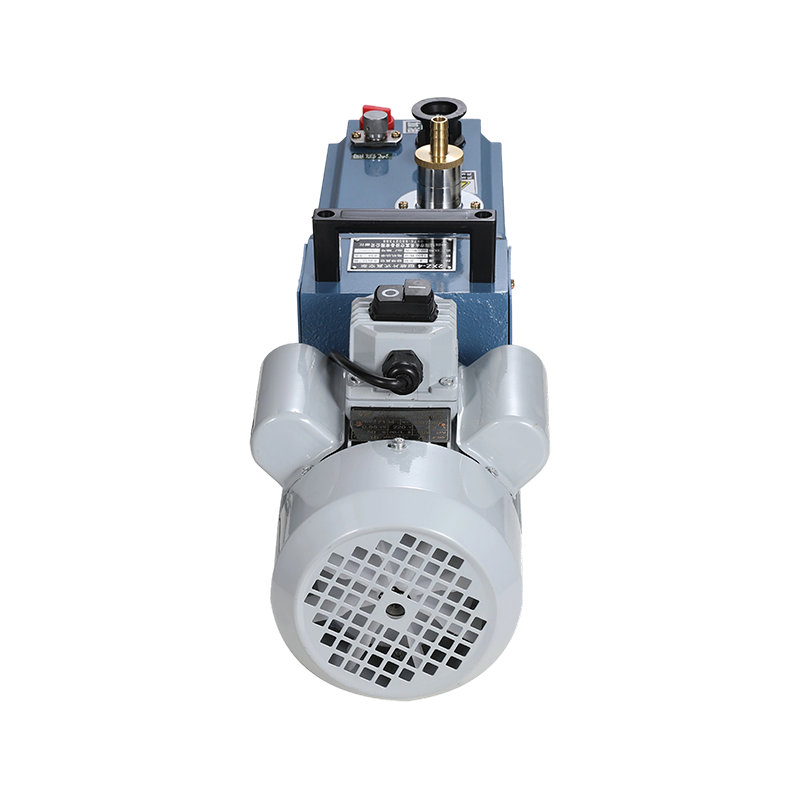

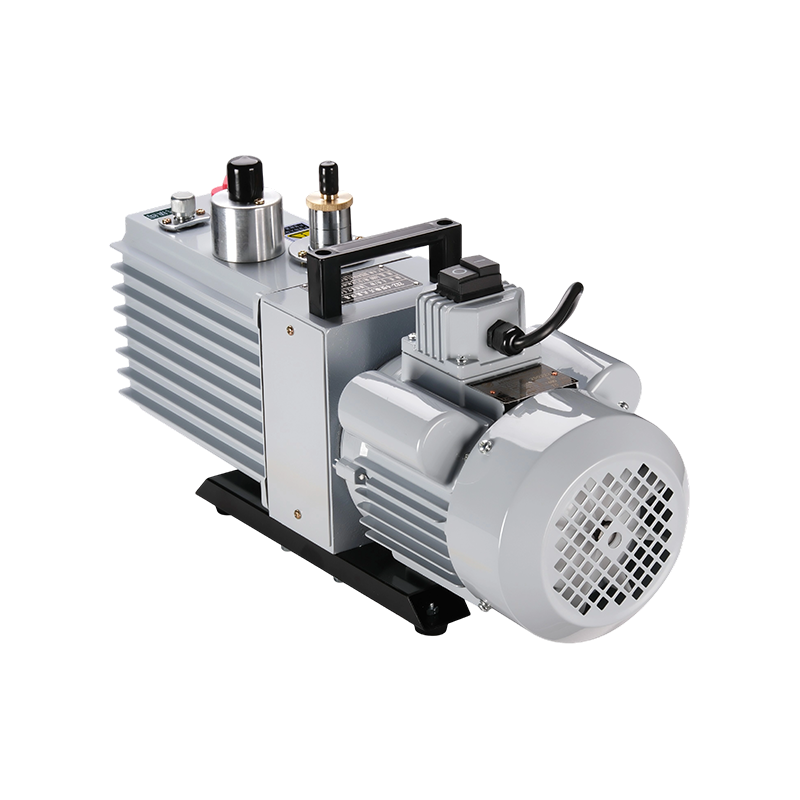

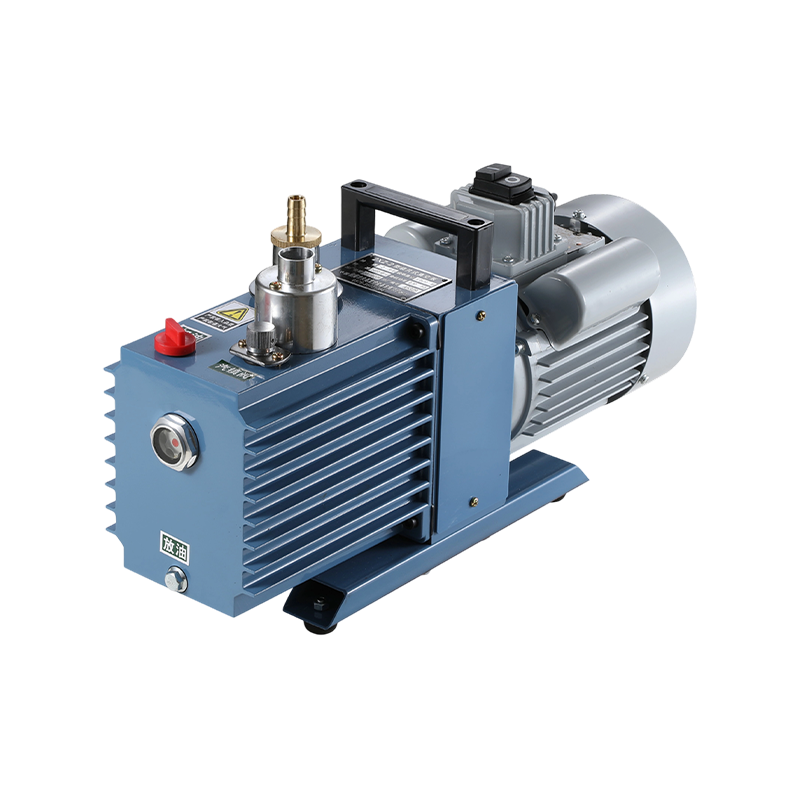

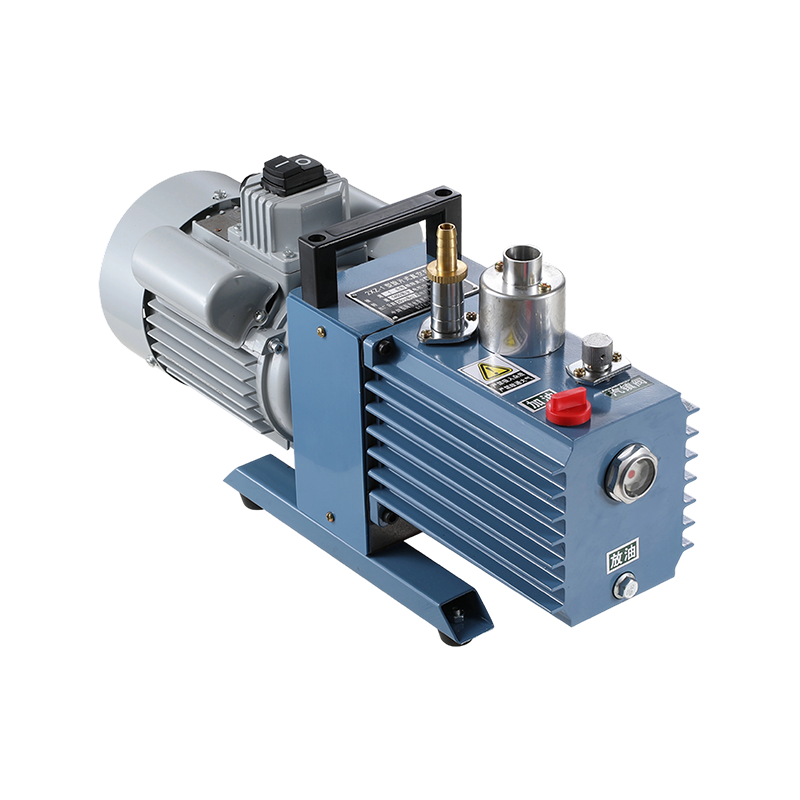

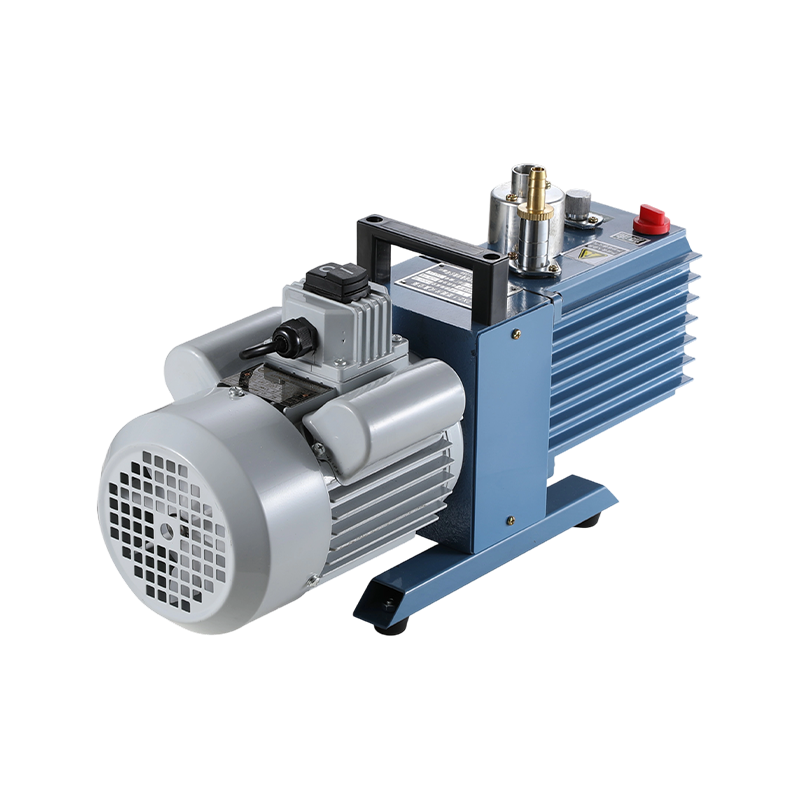

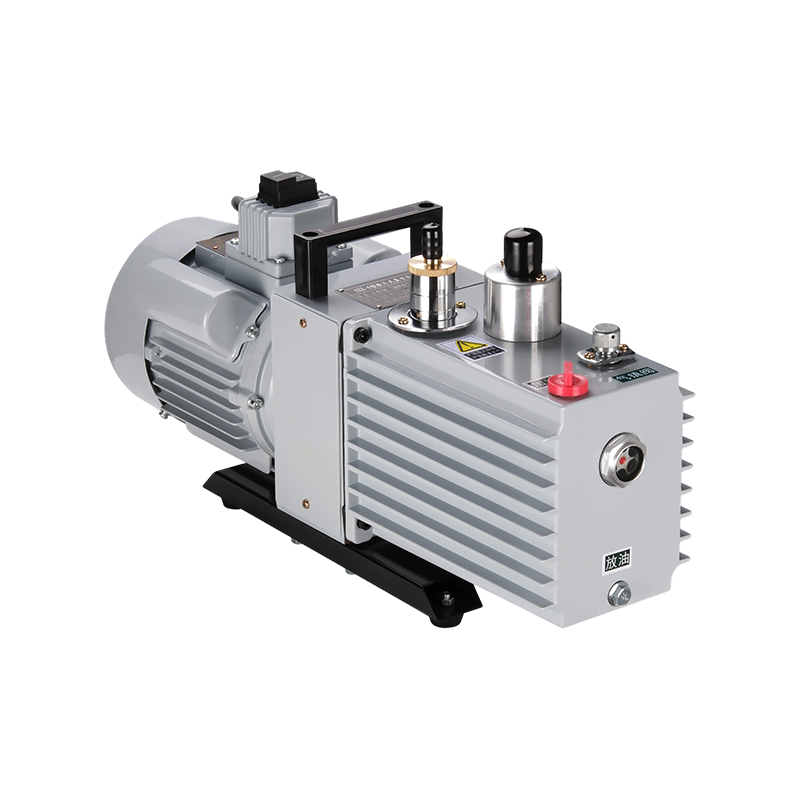

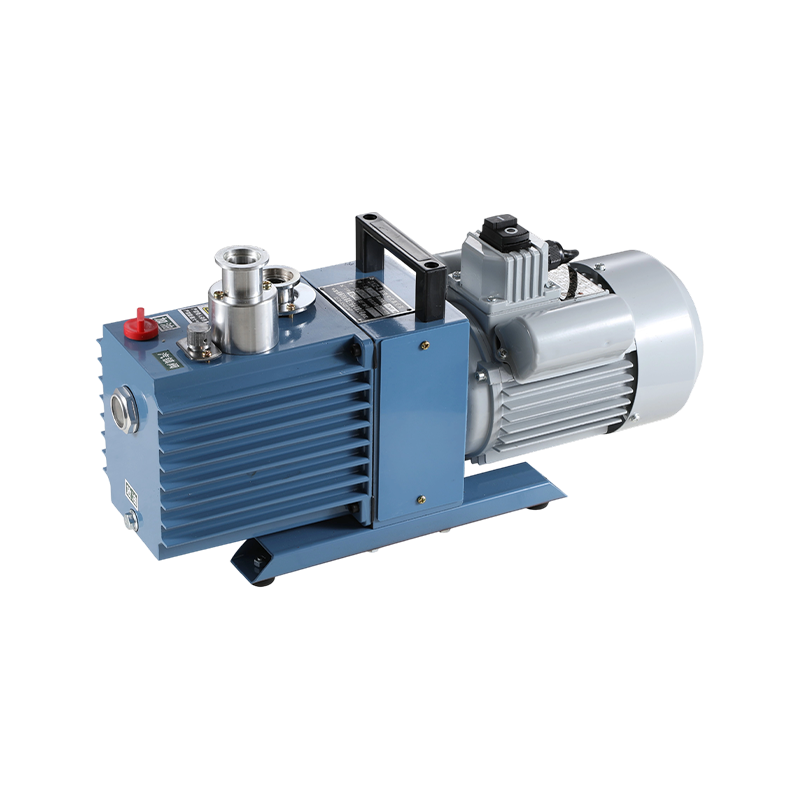

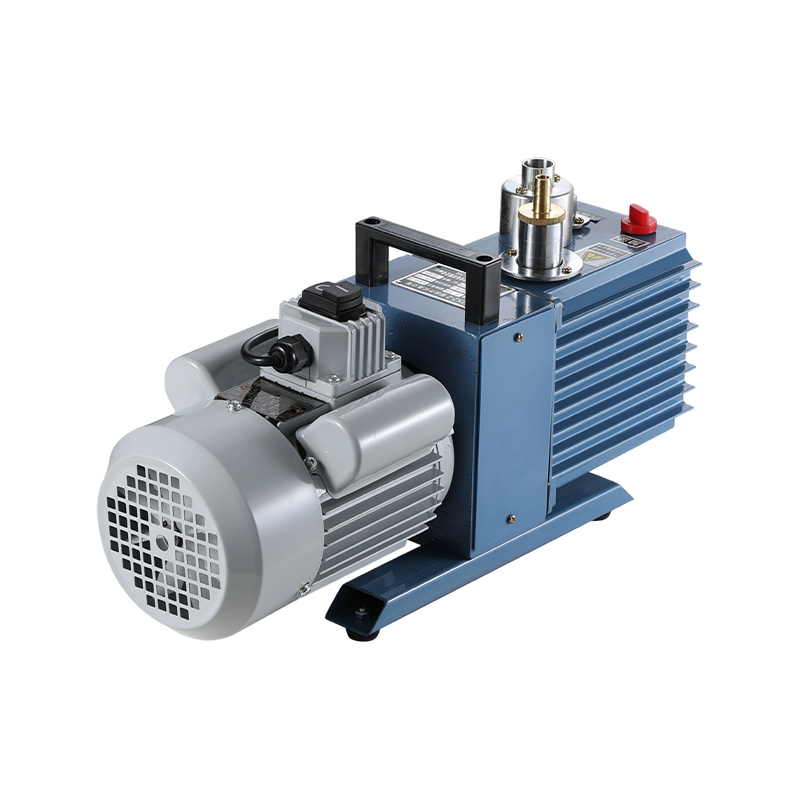

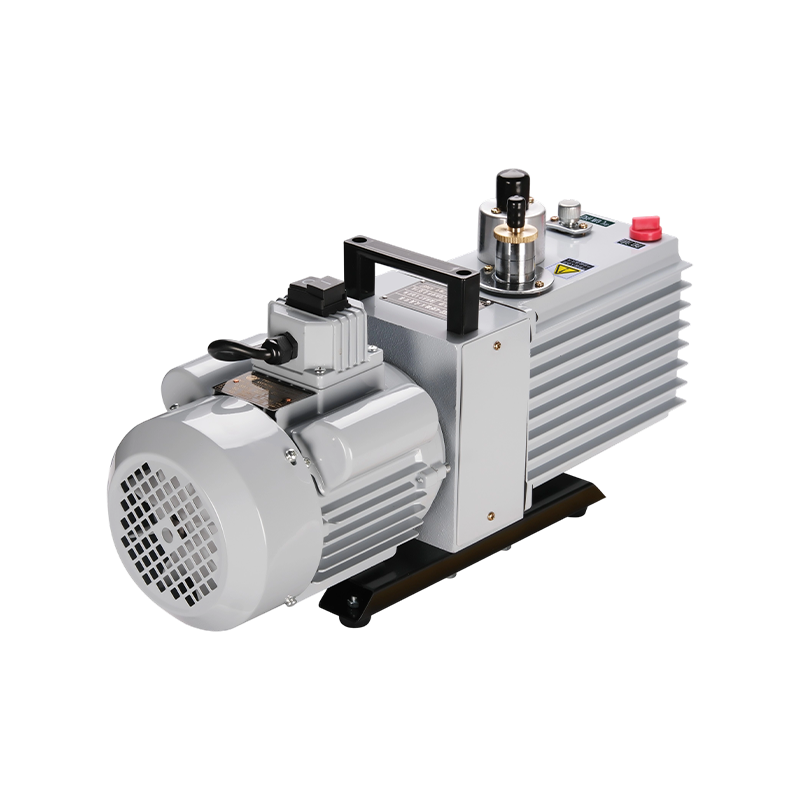

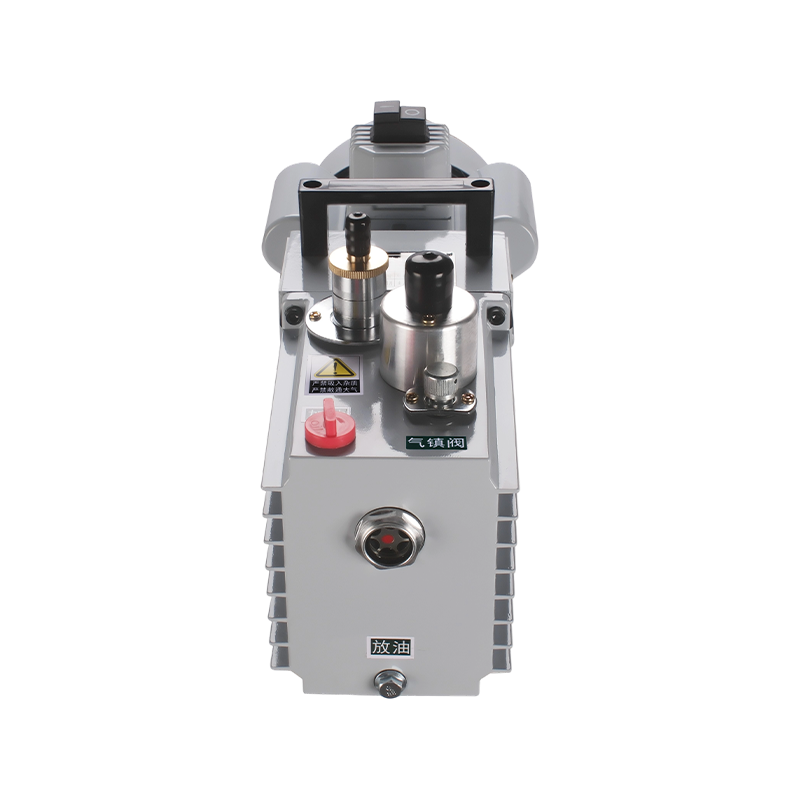

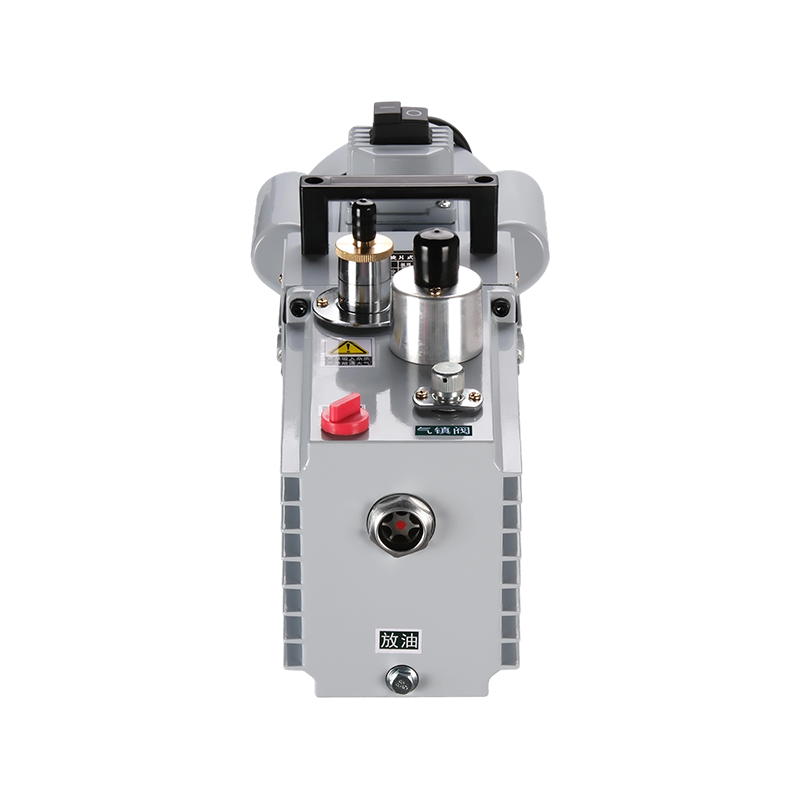

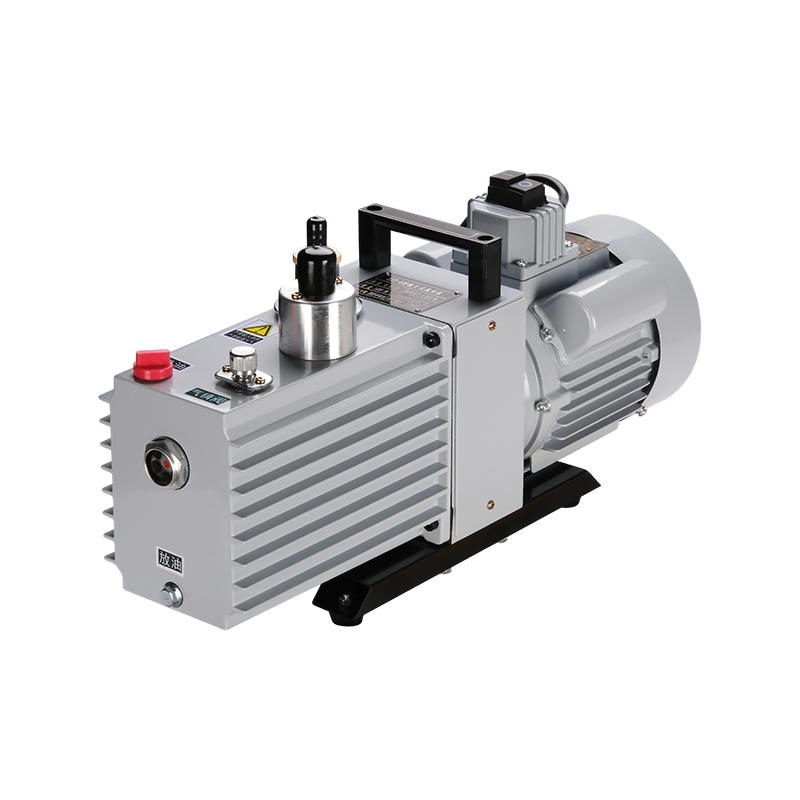

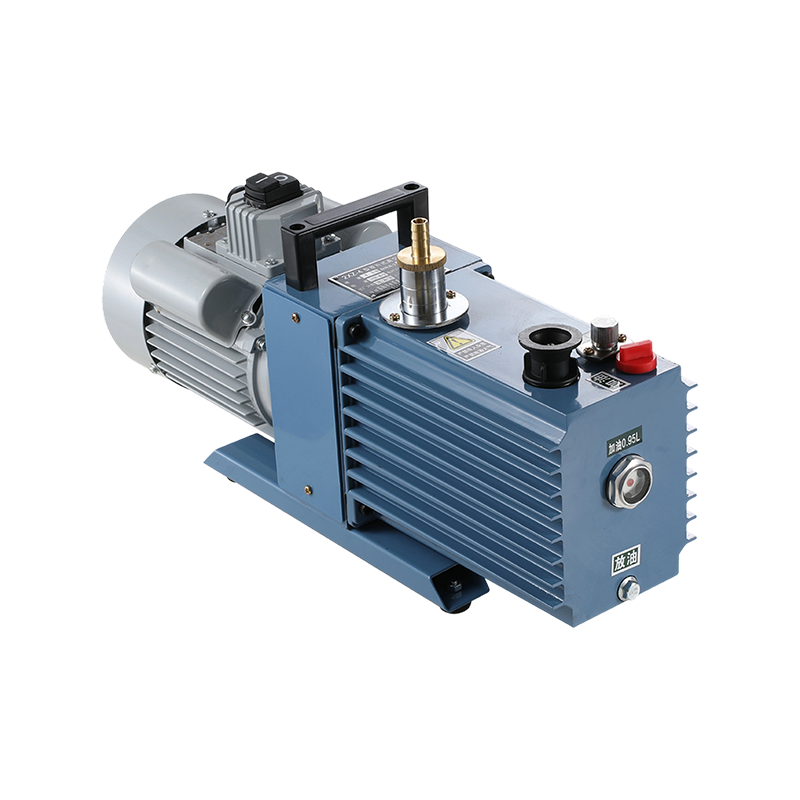

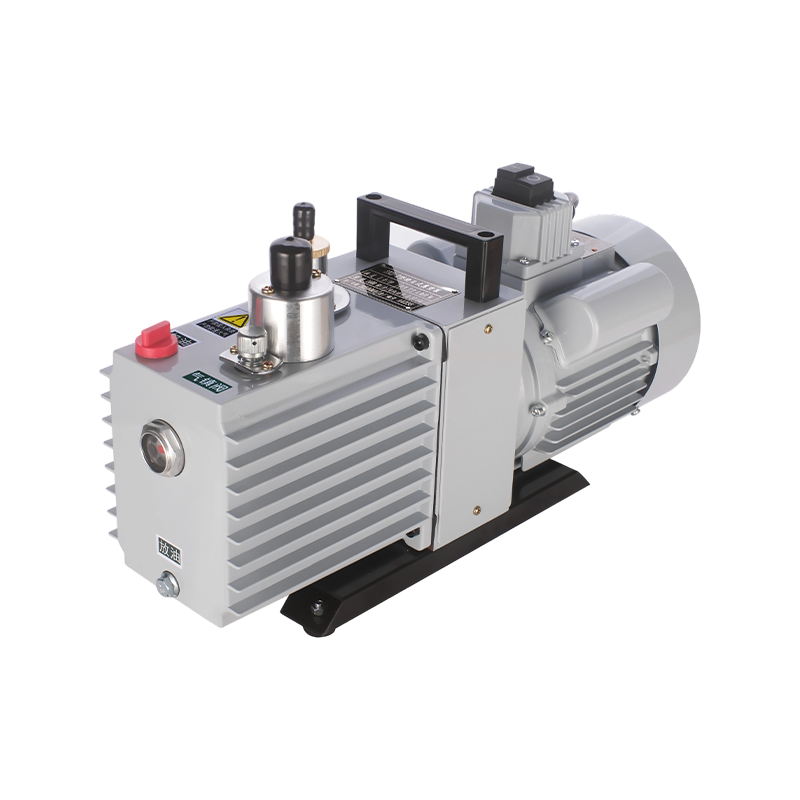

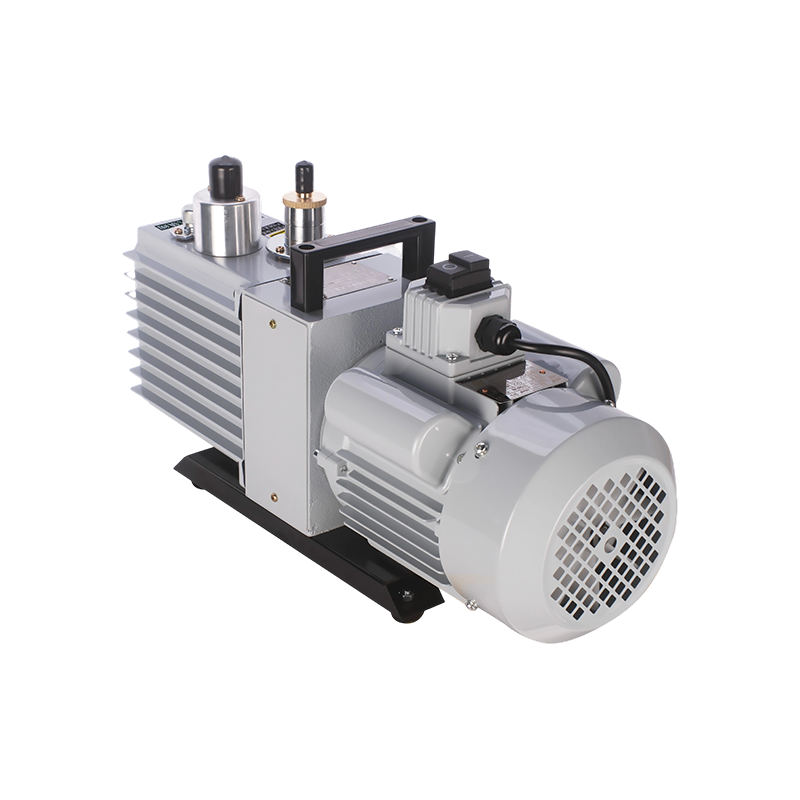

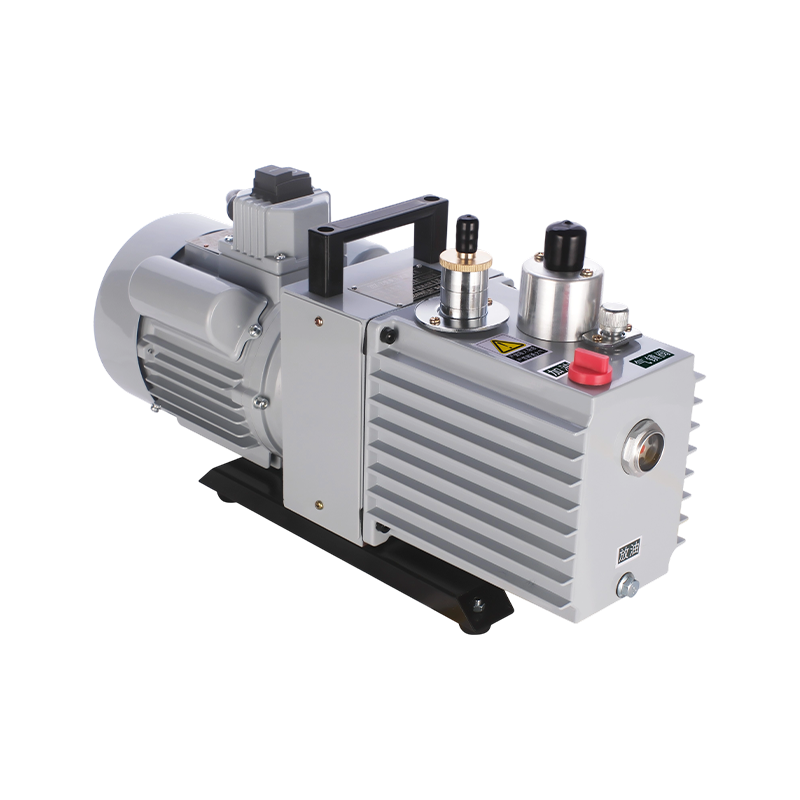

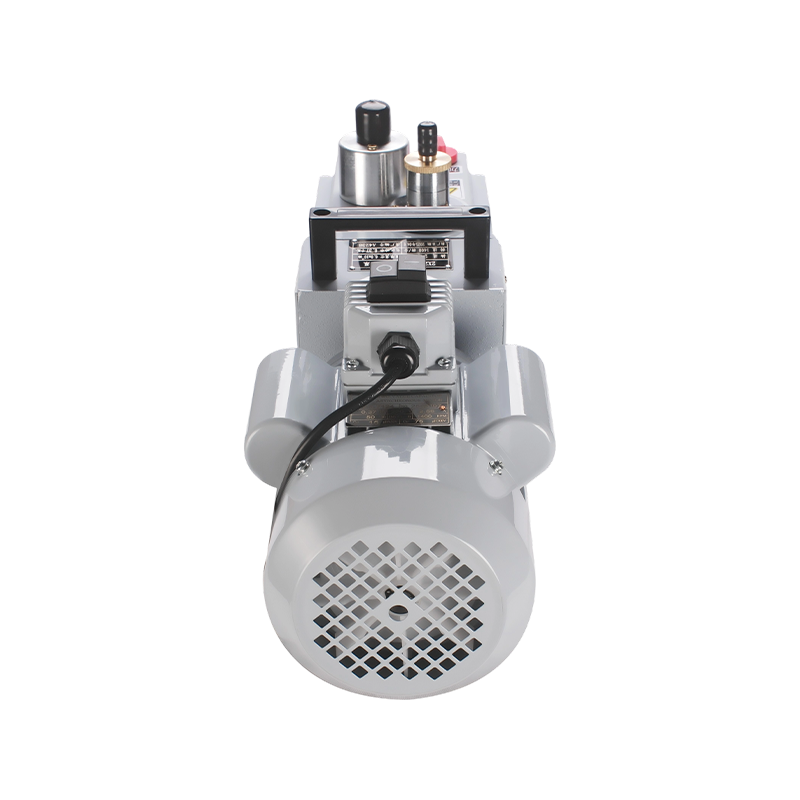

旋片式油封机械泵（简称旋片泵）为一种变容式气体传输真空泵，是真空技术中基本的真空获得设备之一。其工作压力范围101325--4.0*10-1 pa。它可以单独使用，也可以作为其他高真空泵的前级泵，以抽除密封容器中的干燥气体。若附有气镇装置，还可以抽除可凝性气体，被广泛应用于冶金、机械、电子、化工、轻工、石油及医药等领域。但旋片泵不适于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、与泵油会发生化学反应的、含有颗粒尘埃的气体。
技术参数
| 型号 | 2XZ-0.5 | 2XZ-1 | 2XZ-2 | 2XZ-4 | ||

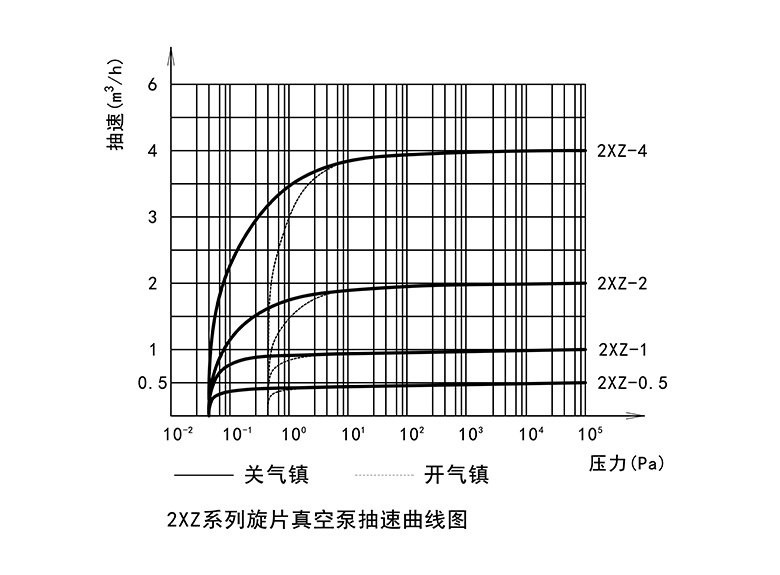

| 抽气速率 L/S（m³/h） | 50HZ | 0.5(1.8) | 1(3.6) | 2(7.2) | 4(14.4) | |
| 极限压力（全压力） | 关气镇 | 关气镇 | ≤6×10⁻¹（6×10⁻³） | |||
| 开气镇 | 开气镇 | ≤6（6×10⁻²） | ||||
| 转速（r/min） | 50HZ | 1400 | 1400 | 1400 | 1400 | |
| 60HZ | 1700 | 1700 | 1700 | 1700 | ||
| 电机功率（KW） | 220V (单相) | 0.18 | 0.25 | 0.37 | 0.55 | |
| 380V (三相) | 0.18 | 0.25 | 0.37 | 0.55 | ||
| 进气口接口 | mm | (G3/8)Φ12 | (G3/8)Φ12 | (G3/4)Φ12 | (G3/4)Φ12 | |
| 噪音 | dBA | 62 | 62 | 63 | 64 | |
| 容油量 | L | 0.6 | 0.7 | 1 | 1.1 | |
| 泵油温升 | ℃ | ≠45 | ≠45 | ≠45 | ≠45 | |
| 外形尺寸 | mm | 440×130×250 | 485×130×250 | 488×145×275 | 528×145×275 | |
| 毛重 / 净重 | KG | 17/16 | 19/18 | 22/20 | 25/23 | |

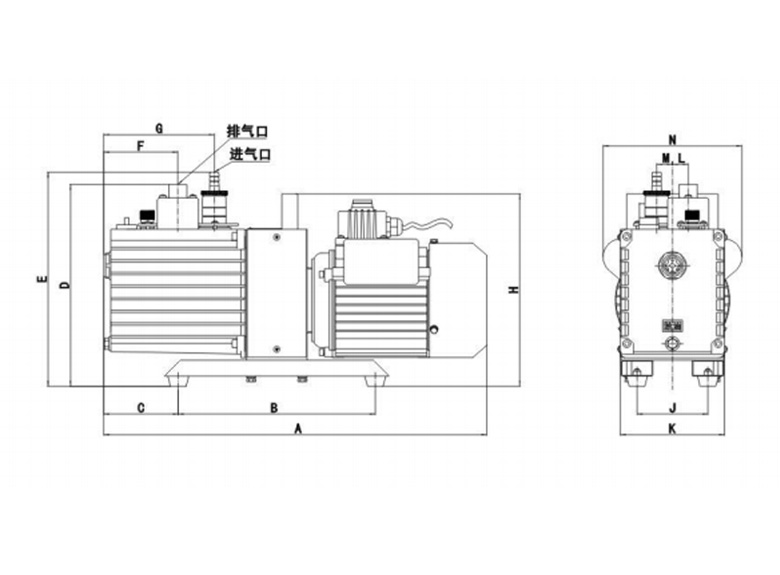

安装维度图
安装尺寸
| 型号 | A | B | C | D | E | F | G | H | J | K | L | M | N |
| 2XZ-0.5 | 462 | 210 | 94 | 248 | 262 | 95 | 130 | 236 | 88 | 118 | 15 | 15 | 176 |
| 2XZ-1 | 484 | 210 | 116 | 248 | 262 | 117 | 152 | 236 | 88 | 118 | 15 | 15 | 176 |
| 2XZ-2 | 486 | 250 | 95 | 256 | 272 | 94 | 140 | 244 | 90 | 132 | 20 | 20 | 176 |
| 2XZ-4 | 526 | 250 | 135 | 256 | 272 | 134 | 180 | 244 | 90 | 132 | 20 | 20 | 176 |
技术参数
| 型号 | 2XZ-0.5 | 2XZ-1 | 2XZ-2 | 2XZ-4 | ||
| 抽气速率 L/S（m³/h） | 50HZ | 0.5(1.8) | 1(3.6) | 2(7.2) | 4(14.4) | |
| 极限压力（全压力） | 关气镇 | Pa（mbar） | ≤6×10⁻¹（6×10⁻³mbar） | |||
| 开气镇 | Pa（mbar） | ≤6（6×10⁻²mbar） | ||||
| 转速（r/min） | 50HZ | 1400 | 1400 | 1400 | 1400 | |
| 60HZ | 1700 | 1700 | 1700 | 1700 | ||
| 电机功率（KW） | 220V (单相) | 0.18 | 0.25 | 0.37 | 0.55 | |
| 380V (三相) | 0.18 | 0.25 | 0.37 | 0.55 | ||
| 进气口接口 | mm | (G3/8)Φ12 | (G3/8)Φ12 | (G3/4)Φ12 | (G3/4)Φ12 | |
| 噪音 | dBA | 62 | 62 | 63 | 64 | |
| 容油量 | L | 0.6 | 0.7 | 1 | 1.1 | |
| 泵油温升 | ℃ | ≠45 | ≠45 | ≠45 | ≠45 | |
| 外形尺寸 | mm | 440×130×250 | 485×130×250 | 488×145×275 | 528×145×275 | |
| 毛重 / 净重 | KG | 17/16 | 19/18 | 22/20 | 25/23 | |
一、收到新泵后 1.打开包装并检查泵是否有运输损坏，确保符合出厂规格。 2.首先添加我们工厂提供的润滑油，注油量应高于油标中心线。油量过低会导致排气阀无法密封，影响真空度。油量过高可能会导致油喷出。 3.按照要求连接三相电源线。对于三相电机，确保电机的旋转方向与泵支架上的箭头一致。对于单相电机，只需...
